激光雷達用1550nm紅外濾光片技術參數：
| 透過率 | T≥90%、T≥95% | ||||
| 中心波長 | 850nm、905nm、940nm、1535nm、1550nm（根據客戶要求進行選擇） | ||||
| 半高寬 | 10nm-60nm（根據客戶要求進行選擇） | ||||
| 截止深度 | OD>3、OD>4（可定制） | ||||
| 尺寸規格 | 按客戶要求加工 | ||||
| 產品厚度 | 常規0.55mm、1.0mm、1.1mm、2.0mm、3.0mm（可定制） | ||||
| 備注 | 可鍍導電膜，方阻要求接受定制 | ||||

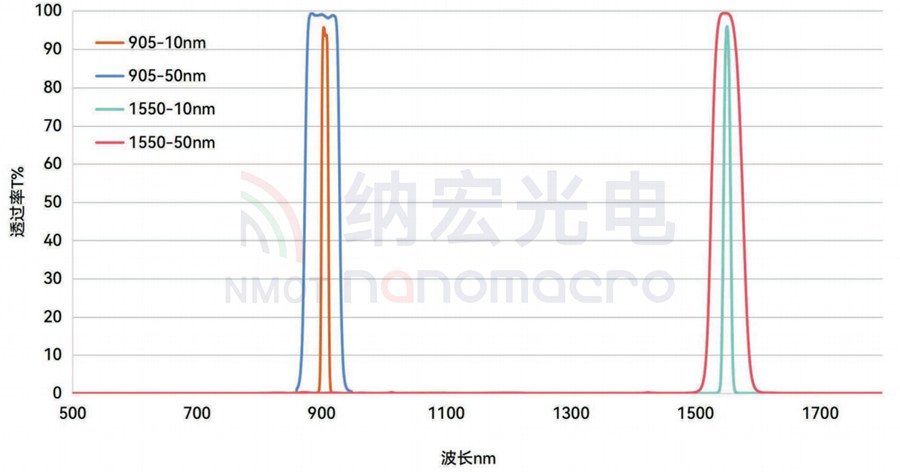

典型激光雷達濾光片
| 型號 | 中心波長 | 峰值透過率 | 半高寬 | 截止深度 | 入射角（度） |
| BP850/10 | 850±2 | T≥90% | 10±2 | OD≥3@300-1100 | 0 |
| BP850/30 | 850±3 | T≥90% | 30±3 | OD≥3@300-1100 | 0 |
| BP850/50 | 850±5 | T≥90% | 50±3 | OD≥3@300-1100 | 0 |
| BP905/10 | 905±2 | T≥90% | 10±2 | OD≥3@300-1100 | 0 |
| BP905/30 | 905±3 | T≥90% | 30±3 | OD≥3@300-1100 | 0 |
| BP905/50 | 905±5 | T≥90% | 50±3 | OD≥3@300-1100 | 0 |
| BP940/10 | 940±2 | T≥90% | 10±2 | OD≥3@300-1100 | 0 |
| BP940/30 | 940±3 | T≥90% | 30±3 | OD≥3@300-1100 | 0 |
| BP940/50 | 940±5 | T≥90% | 50±3 | OD≥3@300-1100 | 0 |
| BP1550/10 | 1550±2 | T≥90% | 10±2 | ODave≥4@600-2000 | 0 |
| BP1550/30 | 1550±3 | T≥90% | 30±3 | ODave≥4@200-1700 | 0 |
| 注：更多現貨型號請聯系我司獲取。 | |||||
1550nm窄帶濾光片目前廣泛的應用于無人駕駛激光雷達應用，1550nm濾光片相對于905nm波段的濾波片可以提升更高的激光功率且對人眼的安全性更高。更多1550nm濾光片產品文章可以翻閱以下文章。
納宏光電采用先進的離子輔助沉積（IAD）鍍膜工藝，制造的激光雷達具有高透過率、高截止深度的特點。激光雷達光源的工作波長主要為 850nm、905nm、940nm、1535nm、1550nm，目前已發布的激光雷達產品以 905nm 和 1550nm 為主。
帶通濾光片的其他光學特點：
截止率OD值越高，通帶寬也會變窄，同時因?yàn)榻刂鼓拥姆瓷渎试礁?，所以吸收、散射也會越大，所以帶通濾光片的峰值透過率也會變低。
在全介質帶通濾光片中，兩個面的膜層透過率不相等的話也會影響濾光片通帶透過率的降低。

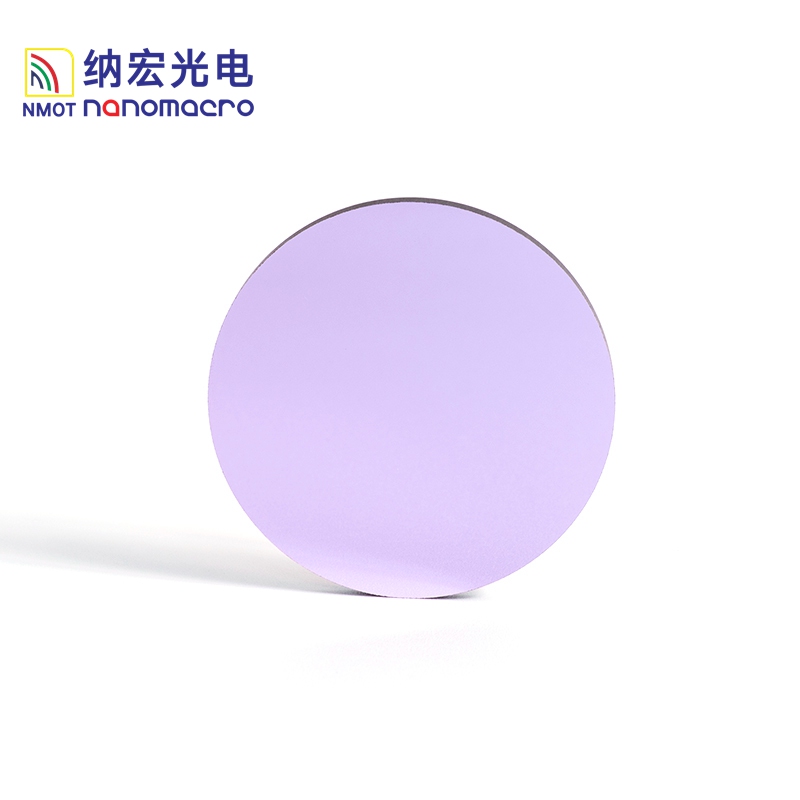

窄帶濾光片產品實拍
深圳納宏光電技術有限公司（NMOT）專業生產的帶通濾光片采用全介質硬膜鍍膜的技術和介質干涉的原理，在凸顯窄帶濾光片特性的基礎上，光學性能與基片厚度無關，納宏光電生產的窄帶濾光片更便于內置儀器成像系統里面。使之光學性能得以提升和有效應用，采用特殊的光學材料基底，解決傳統意義上吸收型合成玻璃易發霧及光學性能不穩定等問題，產品依據客戶的指標需求予以生產制作。
什么是窄帶濾光片？翻譯成大白話就是只讓需要的光穿過的光學鏡片，窄帶濾光片有選擇地通過某個波段的光。目前窄帶濾光片被廣泛的應用在不同傳感器上用于光信號的分離、合成等 。
窄帶干涉濾光片的特點在于通帶很窄，截止帶的截止深度很深。窄帶濾光片的結構采用F-P腔原理，兩個反射板夾一個腔層組成一個F-P腔，有一個腔層的叫單腔濾光片，有多個腔層的叫多腔濾光片。窄帶濾光片在生化檢測、光學測距和安防監控等領域有著廣泛的應用。
納宏光電的窄帶濾光片特點：
低溫漂·膜層牢固·深截止度·高透過率
什么是窄帶濾光片？翻譯成大白話就是只讓需要的光穿過的光學鏡片，窄帶濾光片有選擇地通過某個波段的光。目前窄帶濾光片被廣泛的應用在不同傳感器上用于光信號的分離、合成等 。
窄帶干涉濾光片的特點在于通帶很窄，截止帶的截止深度很深。窄帶濾光片的結構采用F-P腔原理，兩個反射板夾一個腔層組成一個F-P腔，有一個腔層的叫單腔濾光片，有多個腔層的叫多腔濾光片。窄帶濾光片在生化檢測、光學測距和安防監控等領域有著廣泛的應用。
納宏光電的窄帶濾光片特點：
低溫漂·膜層牢固·深截止度·高透過率
